| Modelo |

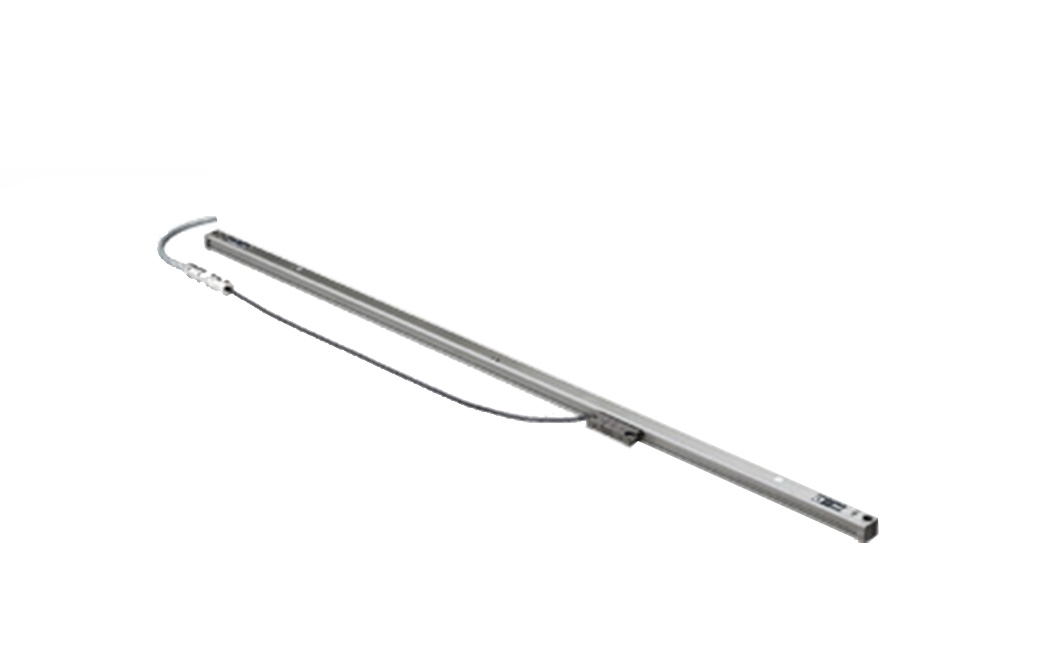

GB-ER (SR138R) |
| Longitud de medición (L:mm) |
50,100,150,200,250,300,350,400,450,500,550,600,650,750,950,1050,1250, 1400,1600,1850,2050,2200 |
| Longitud de la escala |
Longitud total (mm) (A) |
L+104mm (50×200 mm), L+120mm (250×2200 mm) |
| Longitud máxima de recorrido (mm) |
L+14mm (50×200mm), L+30mm (250×2200mm) |
| Con o sin placa de pie central (mm) |
Ninguno (50～950mm), incluido (1050～2200mm) |
| Paso del orificio de montaje (B) |
L+91mm (50×200 mm), L+107mm (250×2200mm) |
| (DO) |
45.5mm (50×200 mm), 53.5 (250×2200mm) |
| (RE) |
Lx1/2 (50～250mm),50mm (300～2200mm) |
| Precisión (20) |
(5+5L/1000)μm |
| Punto de referencia |
Estándar:punto central |
| Planitud facial permisible |
± 0.1mm |
| Coeficiente de expansión |
(11±1)×10-6/℃ |
| Temperatura de funcionamiento |
0～40℃ |
| Temperatura de almacenamiento |
-20～50℃ |
| Longitud del cable del cabezal |
0.3m |
| Longitud del cable |
3m |
| Grado de diseño protector |
Escala: Unidad de interfaz IP65:IP30 |
| Señal de salida |
Señal de salida |
Señal AB/cuadratura, señal Z |
| Fuente de alimentación |
DC+5V±5% |
| Conector |
D-sub 9 pin |
| Resolución Máxima |
0.5μm |
| Velocidad de respuesta |
Señal de escala |
60m/min |
| Señal de referencia |
60m/min |
| Consumo máximo corriente |
200mA |
